橡胶废气处理方案（活性炭吸附法）
一、方案背景与废气特性
二、处理目标
废气净化效率：非甲烷总烃去除率≥90%，苯系物去除率≥95%，硫化物去除率≥85%，确保净化后废气排放浓度符合 GB 16297 及当地环保部门规定的限值要求。
运行稳定性：设备连续运行故障率≤3%，适应废气浓度波动范围（100-1000mg/m³），确保长期稳定达标排放。
安全环保：处理过程无二次污染，活性炭再生或处置符合危险废物管理相关规定；设备具备防爆、防火、防泄漏等安全保障措施。
经济性：投资成本合理，运行能耗低，运维便捷，综合处理成本控制在行业合理范围内。
三、活性炭吸附法核心原理
物理吸附：废气分子在范德华力作用下被吸附到活性炭孔隙表面，形成吸附平衡；
化学吸附：活性炭表面的官能团（如羟基、羧基）与硫化物等污染物发生化学反应，生成稳定的化合物，强化吸附效果。
四、工艺流程图与说明
（一）工艺流程图

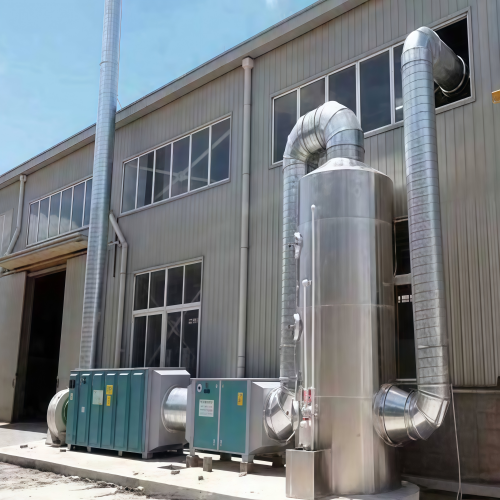

橡胶废气排放源 → 集气罩 → 风管 → 预处理装置（喷淋洗涤塔） → 风机 → 活性炭吸附塔（双塔并联） → 达标废气排放口
（二）各单元功能说明
集气罩与风管：根据橡胶生产设备的布局，设置密闭式或半密闭式集气罩，确保废气收集效率≥90%；风管采用防腐、阻燃材料（如 FRP 玻璃钢），风速控制在 10-15m/s，减少废气滞留和管道积尘。
预处理装置（喷淋洗涤塔）：橡胶废气中含有的少量粉尘、油雾及部分可溶性硫化物，会堵塞活性炭孔隙并降低吸附效率，因此需先经喷淋洗涤塔处理。塔内采用碱性喷淋液（NaOH 溶液，浓度 0.5-1%），通过气液逆流接触，去除废气中 80% 以上的粉尘、油雾及 50% 以上的硫化物，同时冷却废气温度至 40℃以下（活性炭吸附最佳温度为 20-40℃）。
风机：选用防腐、防爆型离心风机，根据处理风量（按生产规模核算，通常为 5000-20000m³/h）匹配风压，确保废气稳定通过后续处理单元；风机设置减震基座和消声器，降低运行噪音。
活性炭吸附塔（双塔并联）：采用双塔并联结构，一塔吸附、一塔再生或更换活性炭，确保设备连续运行。吸附塔主体采用碳钢防腐材质，内置颗粒状活性炭（粒径 2-4mm，碘值≥1000mg/g，亚甲基蓝吸附值≥150mg/g），活性炭填充高度为 1.5-2m，气速控制在 0.3-0.5m/s，确保废气与活性炭充分接触，吸附时间≥3s。塔内设置上下层格栅和滤网，防止活性炭流失；顶部安装除雾装置，避免水雾夹带。
达标排放口：净化后的废气经 15m 以上排气筒排放，排气筒设置在线监测接口，可实时监测非甲烷总烃、苯系物等污染物排放浓度，确保达标。
五、核心设备选型参数
设备名称 | 型号规格 | 关键参数 | 数量 |
喷淋洗涤塔 | Φ1200×4500mm | 处理风量 5000-10000m³/h，阻力 800-1200Pa | 1 台 |
防爆离心风机 | 4-72-6C | 风量 8000m³/h，风压 1500Pa，功率 7.5kW | 1 台 |
活性炭吸附塔 | Φ1500×5000mm | 单塔填充活性炭 1.5m³，气速 0.4m/s | 2 台（并联） |
活性炭 | 颗粒状木质活性炭 | 碘值≥1100mg/g，灰分≤8%，水分≤10% | 3m³（初始填充） |
集气罩 | 定制化 | 收集效率≥90%，适配生产设备尺寸 | 若干 |
六、运行与维护要求
（一）运行操作规范
开机顺序：先启动喷淋洗涤塔 → 启动风机 → 待系统风压稳定后，开启活性炭吸附塔（确保吸附塔处于正常吸附状态）；关机顺序相反。
喷淋洗涤塔需定期补充碱性喷淋液，维持 pH 值在 8-10 之间，每周更换一次喷淋液，清理塔内沉淀物。
活性炭吸附塔运行过程中，实时监测进出口废气浓度，当出口非甲烷总烃浓度接近排放限值的 80% 时，切换至备用塔吸附，对饱和塔进行活性炭再生或更换（再生方式：采用热空气脱附，脱附温度 120-150℃，脱附后的废气可返回预处理装置二次处理；无法再生的活性炭按危险废物委托有资质单位处置）。
风机运行时，监测电流、风压及噪音，确保各项参数稳定；定期检查风机皮带张力和轴承温度，避免过载运行。
（二）维护保养计划
每日：检查集气罩、风管是否密封良好，有无漏气；查看喷淋洗涤塔液位和 pH 值，及时补充药剂；记录活性炭吸附塔进出口废气浓度和设备运行参数。
每周：清理喷淋洗涤塔填料和塔底沉淀物；检查活性炭吸附塔是否有漏气、活性炭流失现象；对风机进行润滑保养。
每月：检测活性炭吸附效率，若去除率低于设计值，及时更换或再生活性炭；检查管道和设备的防腐层，如有损坏及时修补。
每年：对整套设备进行全面检修，更换老化部件；委托第三方检测机构进行废气排放达标检测，确保符合环保要求。
七、安全与环保保障
安全保障：橡胶废气为易燃易爆气体，整套设备采用防爆设计（风机、电机、电气控制箱均为防爆型）；吸附塔设置泄爆片（泄爆压力 0.05MPa）和氮气吹扫接口，防止活性炭吸附过程中产生局部高温或自燃；车间设置可燃气体检测报警器，联动通风设备和紧急停车装置；操作人员需穿戴防护用品，定期进行安全培训。
环保保障：喷淋洗涤塔产生的废水经中和池处理（调节 pH 至 6-9）后，回用或排入污水处理系统，避免二次污染；废活性炭属于危险废物，需分类收集、密封储存，委托有资质的单位进行无害化处置，并建立转移联单制度；设备运行过程中产生的噪音控制在 85dB (A) 以下，符合《工业企业厂界环境噪声排放标准》（GB 12348）。
八、方案优势与经济性分析
（一）方案优势
针对性强：预处理 + 活性炭吸附组合工艺，有效解决橡胶废气中粉尘、油雾对吸附效率的影响，吸附效果稳定，达标率高。
运行灵活：双塔并联结构，可实现连续运行，适应橡胶生产的连续性需求；活性炭再生或更换便捷，不影响生产进度。
安全可靠：设备具备防爆、防火、防泄漏等多重安全措施，运行故障率低，操作风险小。
投资与运维成本低：相较于催化燃烧、光催化等技术，活性炭吸附法设备投资成本低 30-50%，运行能耗仅为风机和喷淋泵的电费，运维人员仅需 1-2 人，综合处理成本约 1.5-3 元 / 1000m³ 废气，经济可行性高。
（二）经济性分析（以处理风量 8000m³/h 为例）
初始投资：约 35-45 万元（含设备采购、安装、调试）；
运行成本：电费（风机 7.5kW + 喷淋泵 2.2kW）约 8000 元 / 月，活性炭更换费用约 1.2 万元 / 月（按每月更换 1m³ 活性炭，单价 1.2 万元 /m³），药剂费用约 3000 元 / 月，人工费用约 4000 元 / 月，合计月运行成本约 2.7 万元，年运行成本约 32.4 万元；
投资回收期：约 1.5-2 年，符合中小企业环保治理的经济性要求。
