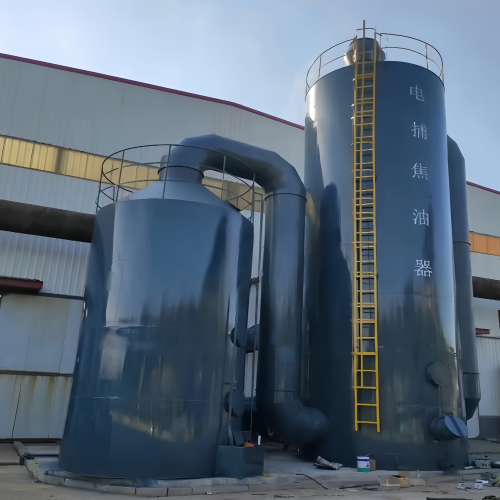

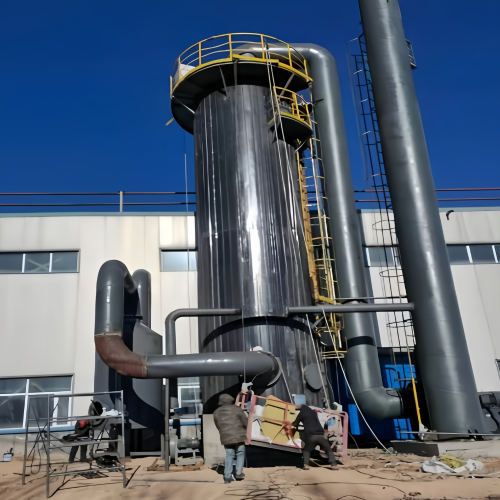

沥青烟气用电捕焦油器

沥青烟气采用电捕焦油器处理是一种成熟且高效的工艺方案，核心原理是利用高压静电场捕捉烟气中的焦油雾滴、炭黑颗粒等污染物，达到净化烟气的目的。

核心工作原理

电离阶段

电捕焦油器内部设置阴极线和阳极板，通电后阴极线会产生高压静电场，使周围空气电离为正负离子。

沥青烟气进入电场后，其中的焦油雾滴、颗粒物会被离子附着，带上电荷。

捕集阶段

带电荷的污染物颗粒会在电场力作用下，向极性相反的电极移动：

带负电的颗粒向阳极板移动并吸附在板面上；

经过一段时间，吸附的焦油会因重力作用，顺着极板流下，汇入底部的焦油收集槽。

净化后排放

除去焦油和颗粒物的洁净烟气，从电捕焦油器的出口排出。

沥青烟气用电捕焦油器的优势

净化效率高：对沥青烟气中粒径较小的焦油雾滴（0.1~10μm）捕集效率可达 95% 以上，能有效降低烟气中的有害物质浓度。

运行成本低：设备结构相对简单，除了电费和定期维护外，无过多耗材消耗；捕集的焦油还可以回收利用，产生一定的经济效益。

阻力损失小：烟气通过设备的阻力较低，不需要额外配备高功率引风机，节省能耗。

操作稳定：适应沥青烟气的温度、湿度波动范围较广，在中低温（一般 80~150℃）工况下运行稳定。

应用注意事项

工况预处理

沥青烟气温度不宜过高（超过 180℃易导致焦油气化，降低捕集效率），且需预先除去大颗粒粉尘，避免粉尘覆盖电极影响电场性能。

防爆与防腐

沥青烟气属于易燃易爆气体，电捕焦油器需采用防爆型设计，并设置氮气保护、泄爆装置；同时，设备内壁可做防腐涂层，应对烟气中的腐蚀性成分。

定期维护

需定期对阳极板、阴极线进行清洗（如蒸汽吹扫、机械刮除），防止焦油结垢影响净化效果；定期检查绝缘瓷瓶的绝缘性能，避免漏电。

配套工艺

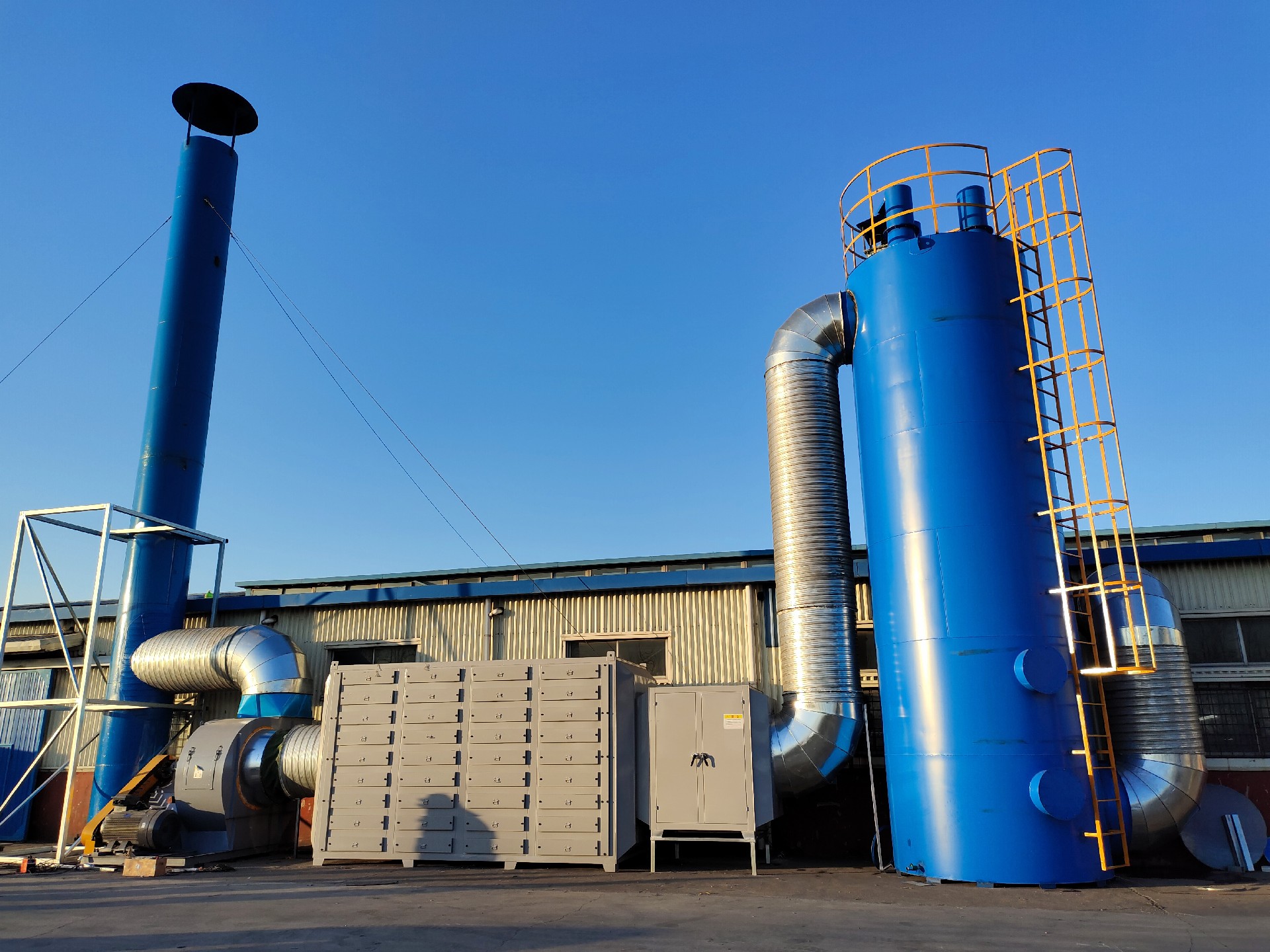

单一电捕焦油器有时难以完全达标，可搭配活性炭吸附或催化燃烧工艺，进一步处理烟气中的有机废气，满足更严格的排放标准。

电捕焦油器安全操作规程

电捕焦油器处理的沥青烟气等属于易燃易爆、有毒有害介质，必须严格遵守安全操作流程，避免发生爆炸、触电、中毒等事故，具体规程分为开机前准备、开机操作、运行监控、停机操作、检修安全五部分。

一、 开机前准备

环境与设备检查

清理设备周围杂物，确保操作通道畅通，无易燃易爆物品堆放；检查泄爆装置（泄爆片、泄爆门）完好无破损，氮气保护系统压力正常。

检查设备本体、法兰、人孔门密封良好，无泄漏；确认焦油排出管道、阀门畅通，焦油收集槽液位正常。

电气与仪表检查

检查高压供电系统（变压器、控制柜）绝缘良好，接地电阻符合要求（≤4Ω）；仪表（温度、压力、氧含量、电压电流）显示正常，校准无误。

检查阴极线、阳极板无变形、短路，绝缘瓷瓶清洁干燥，无裂纹破损；确认电加热器（用于绝缘瓷瓶保温）工作正常，防止瓷瓶结露漏电。

介质预处理检查

确认前端除尘器（如旋风除尘器）已启动，能有效去除大颗粒粉尘；检查烟气温度，确保在80~150℃ 范围内（温度过高易使焦油汽化，过低易导致焦油凝结堵塞）。

检测烟气氧含量，氧含量必须≤1%（氧含量过高易形成爆炸性混合气体），不达标严禁开机。

安全联锁测试

测试风机、电捕、焦油泵的联锁装置：风机停机时，电捕能自动断电；氧含量超标时，能触发报警并切断高压电源。

测试紧急停车按钮，确保灵敏有效。

二、 开机操作（严格按顺序执行）

启动辅助系统

先启动氮气保护系统，向设备内通入氮气，置换内部空气，置换时间不少于 30 分钟，直至设备内氧含量≤1%。

启动绝缘瓷瓶电加热器，升温至设定温度（一般 50~80℃），防止瓷瓶结露。

启动前端引风机 / 鼓风机，调节风量至额定值的 50%~70%，让烟气缓慢流过电捕焦油器，避免风量骤增冲击电极。

启动焦油排出系统

打开焦油排出阀门，启动焦油泵，确认焦油能正常排出，防止焦油在设备内积聚。

高压供电系统启动（核心步骤）

合上低压控制柜电源，检查控制回路电压正常；再合上高压变压器电源，严禁带负荷直接升压。

通过升压旋钮缓慢升压，分阶段（每阶段停留 5~10 分钟）提升二次电压，观察电流变化：无异常放电时，逐步升至额定工作电压（一般 30~60kV）。

升压过程中，若出现频繁拉弧、电流骤增，立即降压排查故障（如电极短路、粉尘过多），故障未排除不得继续升压。

工况调整

稳定运行后，逐步调节风机风量至额定值，保持设备内烟气流速稳定（一般 0.8~1.2m/s）。

三、 运行监控

参数实时监测

每 1~2 小时记录一次运行参数：二次电压、二次电流、烟气温度、氧含量、设备进出口压力差。

电压电流需稳定在额定范围，若出现电压骤降、电流骤升，可能是电极短路或绝缘不良；若电压升高、电流降低，可能是电极积尘结焦严重，需及时处理。

严格监控氧含量，一旦超过 1%，立即报警并采取措施（如检查系统是否漏风、调整工艺），氧含量超过 1.5% 时，立即切断高压电源。

设备巡检

巡检时禁止打开人孔门或触摸高压部位，需保持安全距离（≥1.5m）。

检查设备本体有无泄漏（闻到焦油味或看到冒烟），绝缘瓷瓶有无放电火花；检查焦油排出量是否稳定，若排出量骤减，可能是管道堵塞，需及时疏通。

异常处理

遇轻微放电，可适当降压运行；遇剧烈放电或设备异响，立即降压停机排查。

遇停电、停风等突发情况，第一时间切断高压电源，并通入氮气保护，防止空气进入形成爆炸性混合气体。

四、 停机操作

正常停机

先逐步降低高压供电系统电压至零，再切断高压电源和低压控制电源，严禁带电压停机。

保持引风机继续运行 10~20 分钟，用干净烟气吹扫设备内部，带走残留焦油蒸汽。

停止引风机，关闭进出口阀门，切断风机电源；停止焦油泵，关闭焦油排出阀门，清理焦油收集槽。

停止绝缘瓷瓶电加热器，待设备冷却至室温后，关闭氮气保护系统。

紧急停机

发生以下情况，立即按下紧急停车按钮：氧含量严重超标、设备剧烈放电 / 异响、烟气温度急剧升高、设备泄漏着火、人员触电等。

紧急停机后，立即通入氮气置换，切断所有电源，组织人员排查故障，故障未排除不得重启。

五、 检修安全规程

停机隔离

检修前必须执行停电挂牌制度：切断高压和低压电源，悬挂 “禁止合闸，有人工作” 警示牌；关闭设备进出口阀门，并加装盲板，彻底切断烟气来源。

通入氮气置换设备内部残留烟气，置换后检测内部氧含量和可燃气体浓度，达标后方可进入。

进入内部作业

进入设备内部前，必须办理受限空间作业许可证，佩戴防毒面具、安全带，外部设专人监护，保持通讯畅通。

内部照明必须使用12V 防爆型灯具，严禁使用明火或非防爆工具。

清理电极上的焦油和粉尘时，避免用力过猛损坏阴极线和阳极板；检修后检查电极间距，确保无短路。

检修后验收

检修完毕，清理设备内部杂物，拆除盲板，恢复阀门状态；检查绝缘性能，合格后方可按开机流程试运行。

电捕焦油器在沥青烟气处理中的应用优势有哪些？

电捕焦油器处理沥青烟气的核心优势是高效捕集黏性雾滴 + 资源回收 + 低运维成本，适配沥青烟气含油雾、焦油多、可燃的特性，相比其他设备更具针对性，具体优势如下：

1. 净化效率高且稳定，适配沥青烟气特性

沥青烟气中沥青雾滴（1-10μm）、焦油颗粒黏性强，电捕焦油器通过高压静电吸附，捕集效率可达 95%-99%，远超常规喷淋塔（70%-80%）和滤筒除尘器（易堵塞失效）。

采用水膜或重力脱附方式，避免传统滤材（布袋、滤筒）被沥青黏结堵塞，长期运行效率稳定，不会因滤材损耗导致净化效果下降。

2. 沥青资源回收，降低生产损耗

捕集的沥青、焦油纯度高（≥90%），可直接回用于沥青搅拌、炭素焙烧等生产环节，减少原料浪费，降低生产成本。

以年产 10 万吨沥青混合料的企业为例，年回收沥青可达 50-100 吨，按沥青市场价计算，年创造经济价值 10-20 万元，实现环保与效益双赢。

3. 运维成本低，使用寿命长

无滤材、吸附剂等消耗性部件，仅需定期维护电极和清灰系统，年均维护费用仅为布袋除尘器的 1/3-1/5（布袋需频繁更换，年耗材成本超 10 万元）。

电极采用耐腐耐磨材质（如 316L 不锈钢、镍铬合金），适配沥青烟气高温（80-120℃）、腐蚀性环境，设备使用寿命可达 10-15 年，远超常规环保设备。

4. 安全性能优，适配可燃烟气场景

沥青烟气含可燃 VOCs 和焦油蒸汽，电捕焦油器运行无明火、无摩擦火花，配合防爆设计（氮气置换、氧含量监控、防静电接地），可有效规避火灾、爆炸风险。

相比催化燃烧设备（需高温反应，存在燃爆隐患），电捕焦油器本质安全属性更适合沥青烟气处理。

5. 处理量大、适配性强，满足工业工况

单台设备可适配处理量 5000-10 万 m³/h，可通过多电场串联或并联扩展，满足沥青搅拌站、炭素焙烧炉、沥青改性车间等不同规模生产需求。

可耐受沥青烟气温度波动（60-150℃）和浓度波动（50-500mg/m³），无需复杂预处理，仅需简单降温即可稳定运行。

6. 无二次污染，符合环保要求

净化过程仅产生回收沥青和少量含油废水（可经隔油池处理后回用），无粉尘、废渣等二次污染物排放，避免喷淋塔产生大量含油废水处理压力。

净化后尾气中颗粒物≤10mg/m³、非甲烷总烃去除率≥80%，可轻松满足 GB 37822-2019《挥发性有机物无组织排放控制标准》等严苛环保要求。
